Schritt 1

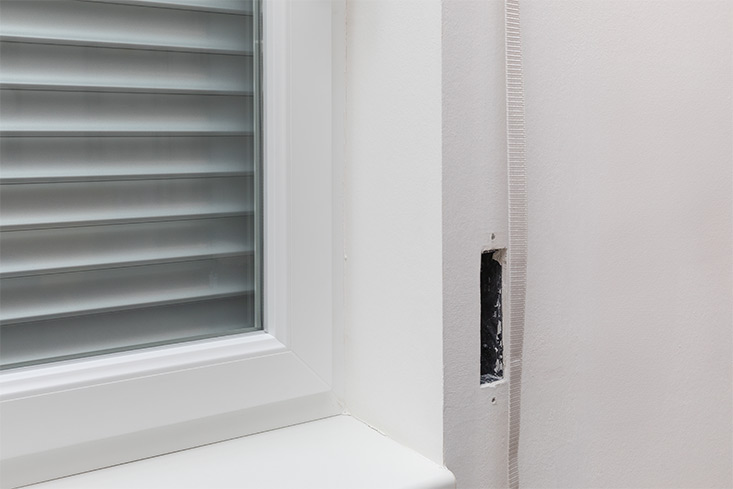

Zunächst den Rollladen vollständig schließen und den vorhandenen Einlasswickler aus dem Mauerkasten entnehmen. Gurtband vorsichtig abwickeln. Sicherheitshinweis: Die Federtrommel des Wicklers steht unter Spannung, daher besteht Verletzungsgefahr. Es empfiehlt sich, während des Ausbaus Handschuhe zu tragen!
Schritt 2

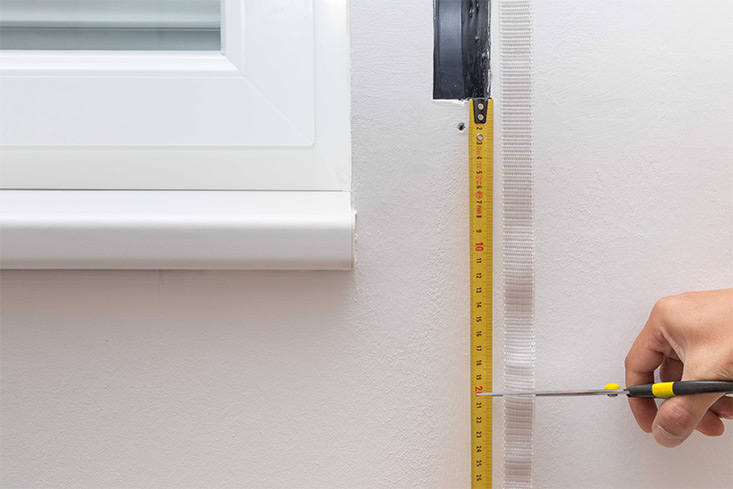

Gurtband 20 cm unterhalb des Mauerkastens abschneiden.
Schritt 3
Das untere Ende des Gurtbandes 20 mm weit umklappen und einen 5 mm langen Schlitz in die Mitte des Rollladengurtes schneiden.
Schritt 4

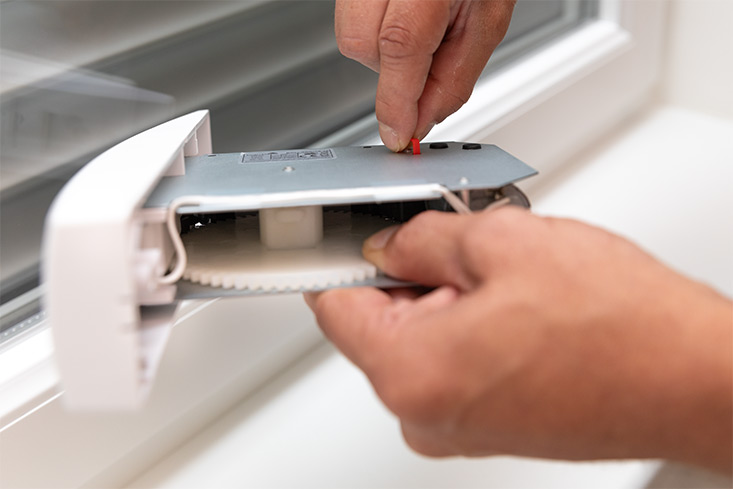

Das Wickelrad entriegeln.
Schritt 5

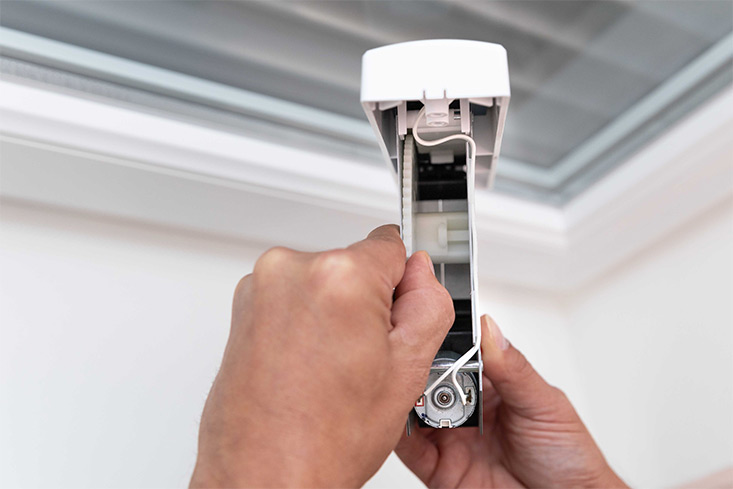

Wickelrad so lange in Position drehen, bis der Befestigungshaken sichtbar wird. Das Wickelrad wieder verriegeln.
Schritt 6

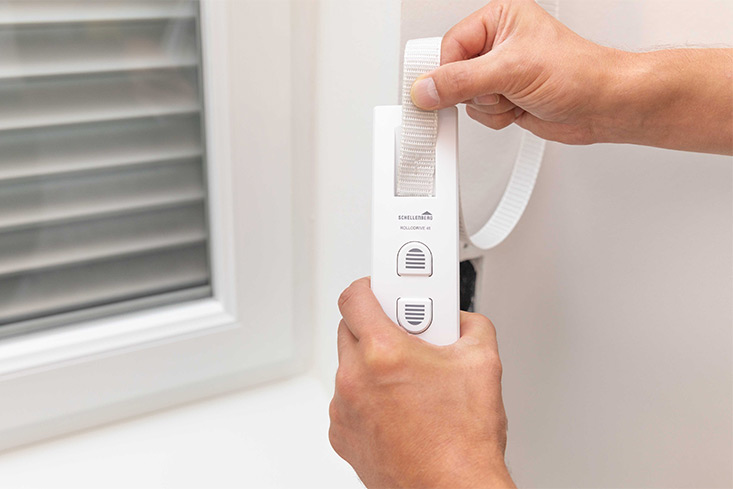

Das Gurtband in den elektrischen Gurtwickler einfädeln. Maximal 1,5 bis 2 Umdrehungen aufwickeln. Zuviel Gurtband „schwächt“ und beschädigt das Gerät.
Schritt 7

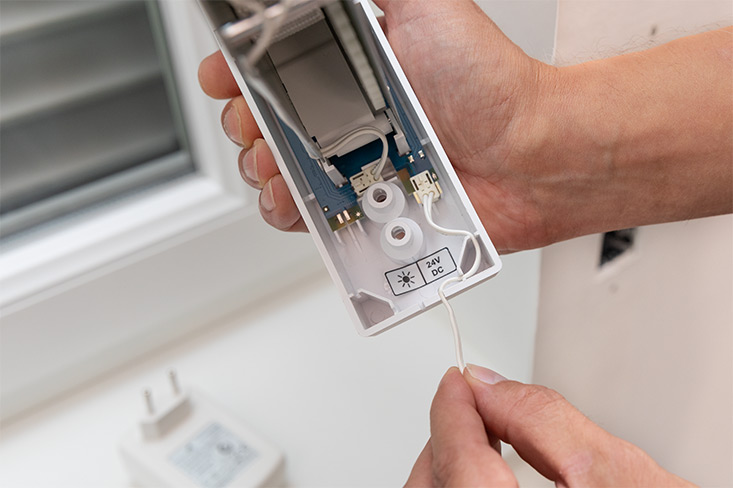

Netzkabel im Gurtwickler befestigen: Den Stecker des Anschlusskabels auf den dafür vorgesehenen Anschluss stecken.
Schritt 8

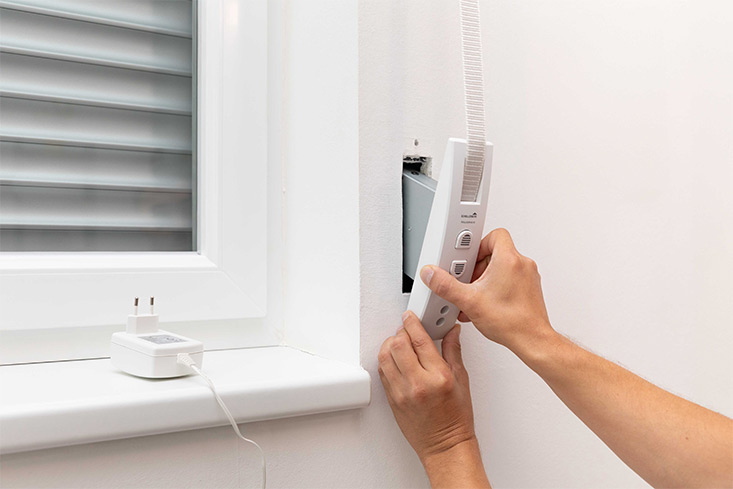

Gurtwickler-Einheit in den Mauerkasten einsetzen und anschrauben.
Schritt 9

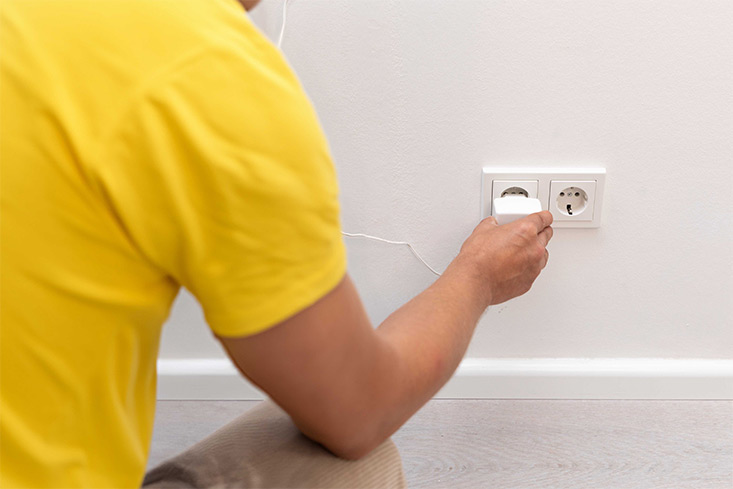

Netzteil in die Steckdose stecken
Schritt 10
Die Endpunkte über die Tasten AUF- oder AB-Fahrt und durch Drücken einstellen sowie mit Hilfe einer Büroklammer an der vorgesehenen kleinen Öffnung.
Die zwei Zeiten für die AUF- und AB-Fahrt über die Tasten AUF- oder AB und die Taste „Uhr“ einstellen.
Bitte gehe nach der beiliegenden Anleitung vor und schaue dir den letzten Teil des Montage-Videos an. Damit sollte es problemlos klappen.
